کابل شیلددار ۱۲ رشته افشان: کاربردهای تخصصی در سیستم های هشدار و رباتیک

کابل شیلددار ۱۲ رشته افشان: کاربردهای تخصصی در سیستم‌های هشدار و رباتیک

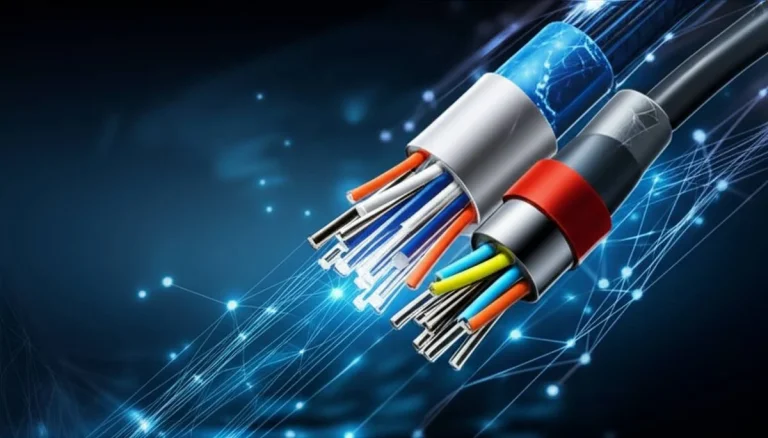

کابل شیلد دار 12 رشته  افشان، نوعی کابل الکتریکی است که با دوازده رشته هادی منعطف و لایه محافظ (شیلد)، سیگنال‌ها را از تداخلات الکترومغناطیسی و نویزهای محیطی محافظت می‌کند. این ویژگی حیاتی، آن را به گزینه‌ای ایده‌آل برای کاربردهای تخصصی در سیستم‌های هشدار دقیق و رباتیک پویا تبدیل کرده است.

در دنیای پرشتاب امروز، که فناوری‌های پیشرفته نقش محوری در زندگی ما ایفا می‌کنند، عملکرد بدون نقص سیستم‌های الکترونیکی از اهمیت بالایی برخوردار است. از سنسورهای حساس در یک سیستم اعلام حریق تا بازوهای دقیق یک ربات صنعتی، همه و همه به کابل‌کشی‌ای مطمئن و عاری از هرگونه تداخل نیازمندند. در این میان، کابل شیلددار ۱۲ رشته افشان به عنوان یک راه‌حل قدرتمند و چندکاره، توانسته است جایگاه ویژه‌ای در صنایع حساس به دست آورد. این کابل با ساختار خاص و قابلیت‌های منحصر به فرد خود، نه تنها انتقال سیگنال‌های متعدد را تضمین می‌کند، بلکه در برابر عوامل مخرب محیطی و نویزهای الکترومغناطیسی نیز محافظت قابل قبولی ارائه می‌دهد. هدف این محتوا، پرده‌برداری از لایه‌های پنهان کاربرد و اهمیت کابل شیلددار ۱۲ رشته افشان در دو حوزه کلیدی سیستم‌های هشدار و رباتیک است.

کابل شیلددار ۱۲ رشته افشان چیست؟ تعریف، ساختار و مزایای اختصاصی

کابل شیلددار ۱۲ رشته افشان، محصولی مهندسی‌شده است که برای انتقال سیگنال‌های کنترلی و داده‌ها در محیط‌های مستعد نویز طراحی شده. این کابل با ترکیب ۱۲ رشته هادی داخلی، انعطاف‌پذیری بالا، و لایه محافظ شیلد، بستری قابل اعتماد برای ارتباطات حیاتی فراهم می‌آورد. فهم اجزای تشکیل‌دهنده و مزایای آن، کلید انتخاب صحیح برای پروژه‌های حساس است.

۲.۱. تعریف دقیق و اجزای تشکیل‌دهنده

این کابل از چندین جزء اصلی تشکیل شده که هر یک نقش مهمی در عملکرد نهایی آن ایفا می‌کنند. شناخت این اجزا به ما کمک می‌کند تا انتخاب آگاهانه‌تری داشته باشیم و از مزایای کامل کابل شیلددار ۱۲ رشته افشان بهره‌مند شویم. هادی‌ها، عایق، شیلد و روکش بیرونی، ستون‌های اصلی این ساختار هستند.

هادی (Conductor): انواع مس و اهمیت افشان بودن

هادی‌ها، قلب تپنده کابل هستند که جریان الکتریکی و سیگنال‌ها را منتقل می‌کنند. در کابل‌های ۱۲ رشته افشان، معمولاً از مس به دلیل رسانایی بالا و مقاومت پایین استفاده می‌شود. مس می‌تواند به صورت ساده (بدون پوشش) یا قلع‌اندود باشد. مس قلع‌اندود، با پوششی از قلع، مقاومت کابل را در برابر اکسیداسیون و خوردگی افزایش می‌دهد؛ این ویژگی به ویژه در محیط‌های مرطوب یا شیمیایی حائز اهمیت است و طول عمر کابل را به طرز چشمگیری افزایش می‌دهد.

ویژگی “افشان” بودن هادی‌ها نیز اهمیت بسیاری دارد. هادی افشان به معنای تشکیل هر رشته از تعداد زیادی تار مسی نازک است که به هم تابیده شده‌اند. این ساختار، انعطاف‌پذیری فوق‌العاده‌ای به کابل می‌بخشد. در کاربردهایی مانند رباتیک که کابل دائماً در حال حرکت و خمش است، هادی افشان از شکستگی رشته‌ها جلوگیری کرده و پایداری عملکرد را تضمین می‌کند. علاوه بر این، در برابر ارتعاشات نیز مقاومت بیشتری از خود نشان می‌دهد.

عایق (Insulation): مواد رایج و ویژگی‌های آن‌ها

عایق هر یک از رشته‌های هادی را پوشانده و از اتصال کوتاه بین آن‌ها و همچنین نشت جریان به شیلد جلوگیری می‌کند. مواد عایقی مختلفی برای کابل شیلددار ۱۲ رشته افشان استفاده می‌شوند که هر کدام ویژگی‌های خاص خود را دارند:

• PVC (پلی‌وینیل کلراید): رایج‌ترین و مقرون‌به‌صرفه‌ترین عایق است. مقاومت خوبی در برابر سایش، رطوبت و برخی مواد شیمیایی دارد و برای کاربردهای عمومی مناسب است.
• PE (پلی‌اتیلن): دارای خواص دی‌الکتریک عالی است و برای انتقال داده با فرکانس بالا مناسب است. مقاومت خوبی در برابر آب دارد اما از نظر مکانیکی ضعیف‌تر از PVC است.
• XLPE (پلی‌اتیلن متقاطع): نسخه‌ی پیشرفته‌تر PE است که با فرآیندی شیمیایی، ساختار آن بهبود یافته. XLPE مقاومت حرارتی و مکانیکی بسیار بالاتری دارد و برای محیط‌های با دمای بالا یا نیاز به مقاومت فیزیکی بیشتر، ایده‌آل است.

شیلد (Shield): انواع شیلد و مکانیسم محافظت در برابر نویز

شیلد، لایه محافظی است که اطراف مجموع رشته‌های عایق‌دار قرار می‌گیرد و وظیفه اصلی آن، محافظت از سیگنال‌های داخلی در برابر تداخلات الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) است. همچنین، از نشت سیگنال‌های کابل به محیط بیرون جلوگیری می‌کند. انواع شیلد شامل:

• شیلد فویل (Foil Shield): از یک نوار نازک آلومینیومی با لایه پلی‌استر تشکیل شده است. این نوع شیلد پوشش ۱۰۰٪ را فراهم می‌کند و در برابر نویزهای با فرکانس بالا بسیار مؤثر است.
• شیلد بافت مسی (Braided Shield): از تارهای مسی بافته شده تشکیل شده که انعطاف‌پذیری و مقاومت مکانیکی خوبی دارند. این شیلد در برابر نویزهای با فرکانس پایین و ضربات مکانیکی مؤثرتر است. پوشش آن معمولاً بین ۷۰ تا ۹۵ درصد است.
• شیلد ترکیبی (Combination Shield): شامل هر دو لایه فویل و بافت مسی است که بهترین محافظت را در برابر طیف وسیعی از نویزها (فرکانس بالا و پایین) و همچنین مقاومت مکانیکی عالی فراهم می‌آورد. این نوع شیلد برای کاربردهای بسیار حساس توصیه می‌شود.

مکانیسم محافظت شیلد بر اساس جذب و بازتاب امواج الکترومغناطیسی ناخواسته عمل می‌کند. وقتی نویز به کابل می‌رسد، توسط لایه شیلد جذب شده و به زمین (گراند) هدایت می‌شود، در نتیجه از رسیدن آن به هادی‌های حامل سیگنال جلوگیری می‌کند.

روکش (Jacket/Sheath): مواد رایج و مقاومت در برابر عوامل محیطی

روکش بیرونی کابل، آخرین لایه محافظ است که تمامی اجزای داخلی را در برابر آسیب‌های فیزیکی، رطوبت، مواد شیمیایی، اشعه UV و دما محافظت می‌کند. انتخاب جنس روکش بستگی زیادی به محیط نصب و کاربرد کابل دارد:

• PVC (پلی‌وینیل کلراید): رایج‌ترین روکش است که مقاومت خوبی در برابر سایش، رطوبت و مواد شیمیایی عمومی دارد. برای کاربردهای داخلی و محیط‌های با خطر کم مناسب است.
• PUR (پلی‌اورتان): این ماده انعطاف‌پذیری و مقاومت مکانیکی بسیار بالایی دارد. در برابر روغن، سایش، بریدگی، پارگی و مواد شیمیایی مقاومت فوق‌العاده‌ای از خود نشان می‌دهد. PUR برای کاربردهای متحرک و دینامیک مانند رباتیک، ماشین‌ابزارهای CNC و محیط‌های صنعتی خشن، انتخاب اول است.
• LSZH (Low Smoke Zero Halogen): در محیط‌هایی که ایمنی حریق از اهمیت بالایی برخوردار است (مانند ساختمان‌های عمومی یا مترو)، روکش‌های LSZH ترجیح داده می‌شوند. این روکش‌ها در هنگام سوختن دود کم و گازهای سمی ناچیزی تولید می‌کنند.

۲.۲. مزایای ساختار ۱۲ رشته افشان

ساختار ۱۲ رشته افشان، مزایای متعددی را برای کابل RG به ارمغان می‌آورد که آن را از سایر کابل‌ها متمایز می‌سازد و برای کاربردهای تخصصی در سیستم‌های هشدار و رباتیک ایده‌آل می‌سازد.

انعطاف‌پذیری فوق‌العاده برای کاربردهای متحرک و فضای محدود

یکی از مهم‌ترین مزایای کابل ۱۲ رشته افشان، انعطاف‌پذیری بالای آن است. همانطور که اشاره شد، هادی‌های افشان از تعداد زیادی تار نازک تشکیل شده‌اند. این ساختار باعث می‌شود کابل بتواند بارها خم و راست شود بدون آنکه به هادی‌ها آسیب برسد. این ویژگی برای کاربردهایی نظیر بازوهای رباتیک، کابل‌کشی در کانال‌های کابل متحرک (Cable Chains) و در فضاهای محدود که نیاز به مسیریابی پیچیده دارند، ضروری است. انعطاف‌پذیری بالا، نصب را آسان‌تر کرده و خطر شکستگی کابل در طول عمر مفید آن را به شدت کاهش می‌دهد.

امکان انتقال همزمان چندین سیگنال کنترلی یا داده‌ای

با داشتن ۱۲ رشته هادی مستقل، این کابل قادر است به صورت همزمان چندین سیگنال مختلف را منتقل کند. این قابلیت در سیستم‌های پیچیده که نیاز به ارتباطات چندگانه بین اجزا دارند، بسیار کارآمد است. به عنوان مثال، در یک سیستم هشدار، می‌توان سیگنال‌های سنسورهای مختلف (حرکتی، مگنتی، شوک)، تغذیه برخی قطعات و حتی یک خط ارتباطی داده را از طریق یک کابل واحد منتقل کرد. در رباتیک، ۱۲ رشته می‌تواند برای سیگنال‌های انکودر، لیمیت سوئیچ‌ها، فرمان‌های موتور و تغذیه سنسورهای مختلف به کار رود. این تجمیع، طراحی سیستم را ساده‌تر و کابل‌کشی را منظم‌تر می‌کند.

کاهش حجم کابل‌کشی و نظم بیشتر

استفاده از یک کابل با ۱۲ رشته به جای دوازده کابل تک رشته یا چند کابل با رشته‌های کمتر، به طور قابل توجهی حجم کابل‌کشی را کاهش می‌دهد. این امر نه تنها فضای کمتری را اشغال می‌کند، بلکه منجر به نظم بیشتر در داکت‌ها، تابلوهای برق و مسیرهای کابل می‌شود. کاهش حجم کابل‌کشی، تهویه بهتر در محیط‌های بسته‌تر را نیز تسهیل می‌کند و از مشکلاتی نظیر گرم شدن بیش از حد کابل‌ها جلوگیری می‌کند. این مزیت به خصوص در پنل‌های کنترلی فشرده و داخل ربات‌ها که فضا بسیار محدود است، ارزشمند است.

کابل شیلددار ۱۲ رشته افشان، با تلفیق انعطاف‌پذیری بی‌نظیر، قابلیت انتقال همزمان سیگنال‌های متعدد و کاهش چشمگیر حجم کابل‌کشی، راهکاری بهینه برای چالش‌های کابل‌کشی در محیط‌های صنعتی و امنیتی است.

۲.۳. تفاوت با کابل‌های غیر شیلددار و شیلددار با رشته‌های کمتر/بیشتر

برای درک کامل مزایای کابل شیلددار ۱۲ رشته افشان، مقایسه آن با سایر انواع کابل ضروری است:

• کابل‌های غیر شیلددار: این کابل‌ها فاقد لایه محافظ در برابر نویز هستند. در محیط‌های صنعتی یا کنار منابع قوی الکترومغناطیسی، سیگنال‌های منتقل شده توسط این کابل‌ها به شدت تحت تأثیر تداخل قرار می‌گیرند که می‌تواند منجر به خطاهای عملکردی، آلارم‌های کاذب یا حتی آسیب به تجهیزات شود. هزینه تولید و خرید کابل‌های غیر شیلددار کمتر است، اما هزینه‌های پنهان ناشی از مشکلات عملکردی و تعمیر و نگهداری، اغلب این صرفه‌جویی اولیه را بی‌اثر می‌کند.
• کابل‌های شیلددار با رشته‌های کمتر (مثلاً ۲ یا ۴ رشته): این کابل‌ها محافظت در برابر نویز را فراهم می‌کنند، اما محدودیت در تعداد سیگنال‌های قابل انتقال دارند. اگر سیستمی به بیش از چند سیگنال نیاز داشته باشد، استفاده از کابل‌های با رشته‌های کمتر به معنی استفاده از چندین کابل مجزا است که منجر به افزایش حجم، پیچیدگی و هزینه کابل‌کشی می‌شود.
• کابل‌های شیلددار با رشته‌های بیشتر (مثلاً ۲۰ یا ۳۰ رشته): این کابل‌ها برای سیستم‌هایی با نیازهای بسیار بالا به تعداد سیگنال مناسب هستند. با این حال، با افزایش تعداد رشته‌ها، کابل ضخیم‌تر، سنگین‌تر و گران‌تر می‌شود و انعطاف‌پذیری آن کاهش می‌یابد. برای بسیاری از کاربردهای هشدار و رباتیک، ۱۲ رشته یک نقطه بهینه بین قابلیت‌های کافی و حفظ انعطاف‌پذیری و حجم مناسب است. انتخاب ۱۲ رشته به این معنی است که نیازهای اکثر سیستم‌های کنترل و سنسور را می‌توان با یک کابل واحد پوشش داد، بدون اینکه کابل بیش از حد حجیم و گران شود.

۳. مشخصات فنی کلیدی و استانداردهای کابل شیلددار ۱۲ رشته افشان

انتخاب صحیح کابل شیلددار ۱۲ رشته افشان، نیازمند درک دقیق مشخصات فنی و استانداردهای مربوطه است. این اطلاعات، تضمین‌کننده عملکرد پایدار، ایمنی و طول عمر کابل در محیط‌های عملیاتی مختلف هستند. توجه به این جزئیات، از مشکلات احتمالی در آینده جلوگیری می‌کند.

۳.۱. انواع شیلد و انتخاب بهینه

شیلد (لایه محافظ)، مهم‌ترین جزء در کابل‌های شیلددار است که وظیفه دفع نویز و تداخلات الکترومغناطیسی را بر عهده دارد. انتخاب نوع شیلد باید بر اساس نوع و شدت نویز موجود در محیط و همچنین فرکانس سیگنال‌های ارسالی صورت گیرد.

شیلد فویل (Foil Shield): مزایا و محدودیت‌ها (فرکانس بالا)

شیلد فویل، از یک لایه نازک آلومینیوم یا مس، معمولاً همراه با یک لایه پلی‌استر برای افزایش مقاومت مکانیکی، تشکیل شده است. مزایای این نوع شیلد عبارتند از:

• پوشش ۱۰۰٪: فویل به طور کامل هادی‌ها را پوشش می‌دهد و محافظت عالی در برابر تداخلات فرکانس بالا (مانند RFI) فراهم می‌کند.
• فضای کمتر: به دلیل ضخامت کم، کابل با شیلد فویل می‌تواند قطر بیرونی کوچک‌تری داشته باشد.

محدودیت‌ها:

• مقاومت مکانیکی کمتر: فویل به راحتی پاره می‌شود، به خصوص در کاربردهای متحرک.
• هدایت پایین‌تر: مقاومت الکتریکی فویل بیشتر از بافت مسی است و در برابر نویزهای فرکانس پایین عملکرد ضعیف‌تری دارد.
• گراندینگ دشوارتر: اتصال صحیح فویل به زمین (گراندینگ) نیاز به دقت بیشتری دارد.

این نوع شیلد برای کابل‌های انتقال داده با فرکانس بالا و در محیط‌هایی که حرکت کابل محدود است، مناسب است.

شیلد بافت (Braided Shield): مزایا و محدودیت‌ها (فرکانس پایین، مقاومت مکانیکی)

شیلد بافت از تارهای نازک مسی (معمولاً قلع‌اندود) که به شکل بافتنی به دور هادی‌ها پیچیده شده‌اند، ساخته می‌شود. مزایای آن شامل:

• مقاومت مکانیکی بالا: بسیار مقاوم در برابر سایش، پارگی و خمیدگی‌های مکرر است و برای کاربردهای متحرک ایده‌آل است.
• هدایت الکتریکی بالا: به دلیل حجم بیشتر مس، در برابر نویزهای فرکانس پایین (مانند EMI) بسیار مؤثر است.
• گراندینگ آسان‌تر: اتصال به زمین آن ساده‌تر و قابل اطمینان‌تر است.

محدودیت‌ها:

• پوشش ناقص: بافت، پوشش ۱۰۰٪ را فراهم نمی‌کند (معمولاً ۷۰-۹۵٪) که می‌تواند در برابر نویزهای فرکانس بسیار بالا کمی ضعیف‌تر عمل کند.
• قطر بزرگ‌تر: به دلیل ضخامت بافت، کابل با شیلد بافت معمولاً قطر بیرونی بزرگ‌تری دارد.

برای کاربردهای رباتیک و سیستم‌های هشدار که با سیگنال‌های فرکانس پایین و نیاز به مقاومت مکانیکی بالا سروکار دارند، شیلد بافت انتخاب بهتری است.

شیلد ترکیبی (Combination Shield): بهترین عملکرد در طیف وسیع نویز

شیلد ترکیبی، که شامل یک لایه فویل (داخلی) و یک لایه بافت مسی (خارجی) است، بهترین عملکرد را در برابر تداخلات الکترومغناطیسی ارائه می‌دهد. مزایای آن:

• محافظت جامع: فویل از فرکانس‌های بالا و بافت از فرکانس‌های پایین محافظت می‌کند، بنابراین طیف وسیعی از نویزها را پوشش می‌دهد.
• مقاومت مکانیکی بهبود یافته: بافت، مقاومت کابل را در برابر آسیب‌های فیزیکی افزایش می‌دهد.

این نوع شیلد برای محیط‌های بسیار پرنویز و کاربردهای حیاتی که نیاز به حداکثر پایداری سیگنال دارند، مانند سیستم‌های حساس اعلام حریق یا کنترل ربات‌های دقیق، توصیه می‌شود.

اهمیت اتصال صحیح شیلد به زمین (گراندینگ)

عملکرد صحیح شیلد به اتصال مناسب آن به زمین (گراند) بستگی دارد. اگر شیلد به درستی زمین نشود، نمی‌تواند نویز را به طور مؤثر تخلیه کند و حتی ممکن است خود به یک آنتن برای جذب نویز تبدیل شود. گراندینگ باید در یک یا ترجیحاً در دو نقطه انجام شود تا یک مسیر با مقاومت کم برای جریان‌های نویز فراهم شود.

۳.۲. جنس هادی، عایق و روکش و تأثیر آن‌ها بر عملکرد

مواد مورد استفاده در ساخت کابل شیلددار ۱۲ رشته افشان، تأثیر مستقیمی بر عملکرد، دوام و ایمنی آن دارند.

مس قلع‌اندود برای مقاومت در برابر اکسیداسیون

همانطور که قبلاً اشاره شد، مس قلع‌اندود با افزایش مقاومت در برابر اکسیداسیون، به خصوص در محیط‌های مرطوب یا حاوی مواد شیمیایی، طول عمر کابل را افزایش می‌دهد. این ویژگی به ویژه در سیستم‌های هشدار که ممکن است در معرض عوامل محیطی قرار گیرند و یا در رباتیک که نیاز به پایداری بلندمدت دارند، حیاتی است.

عایق‌های مقاوم در برابر دما، روغن، سایش و اشعه UV

علاوه بر PVC، PE و XLPE که پیشتر ذکر شد، برخی کاربردها ممکن است به عایق‌های با مقاومت‌های خاص نیاز داشته باشند:

• عایق‌های مقاوم در برابر دما: در محیط‌های با دمای بالا، عایق‌هایی مانند سیلیکون یا PTFE می‌توانند استفاده شوند که تحمل دمایی بسیار بالاتری دارند.
• عایق‌های مقاوم در برابر روغن و مواد شیمیایی: در محیط‌های صنعتی، عایق‌هایی مانند PUR یا PE با مقاومت بالا در برابر انواع روغن‌های صنعتی و مواد شیمیایی خورنده، ضروری هستند.
• عایق‌های مقاوم در برابر سایش: در کاربردهای متحرک، عایق‌ها باید مقاومت خوبی در برابر سایش ناشی از حرکت مداوم یا اصطکاک داشته باشند.
• عایق‌های مقاوم در برابر اشعه UV: برای کاربردهای بیرونی که کابل در معرض نور خورشید قرار می‌گیرد، عایق‌هایی با پایداری بالا در برابر اشعه ماوراء بنفش (مانند PVC مخصوص فضای باز) لازم است تا از تخریب زودرس جلوگیری شود.

روکش‌های با مقاومت مکانیکی بالا (مانند PUR برای رباتیک)

در رباتیک و اتوماسیون صنعتی، جایی که کابل‌ها در معرض تنش‌های مکانیکی شدید، خمش‌های مکرر، سایش، ضربه، روغن و مواد شیمیایی قرار دارند، روکش PUR (پلی‌اورتان) بهترین انتخاب است. PUR به دلیل ویژگی‌های برجسته‌اش، به کابل RG در این محیط‌ها عمر طولانی می‌بخشد. همچنین برای کاربردهایی که نیاز به مقاومت در برابر شعله و خود خاموش‌شوندگی دارند، روکش‌های خاصی با افزودنی‌های مقاوم در برابر آتش موجودند.

۳.۳. سطح مقطع رشته‌ها (AWG، میلی‌متر مربع)

انتخاب سطح مقطع مناسب برای رشته‌های هادی، یکی از حیاتی‌ترین تصمیمات در طراحی سیستم کابل‌کشی است. این انتخاب باید بر اساس دو عامل اصلی صورت گیرد:

• جریان مورد نیاز: هر رشته هادی باید قادر به تحمل حداکثر جریان الکتریکی مورد نیاز برای تغذیه سنسورها، محرک‌ها یا انتقال سیگنال‌ها باشد. اگر جریان عبوری از حد مجاز سطح مقطع بیشتر شود، کابل گرم شده و ممکن است آسیب ببیند.
• افت ولتاژ مجاز: در فواصل طولانی، مقاومت الکتریکی کابل باعث افت ولتاژ می‌شود. افت ولتاژ بیش از حد می‌تواند عملکرد تجهیزات را مختل کند. با افزایش سطح مقطع، مقاومت کابل کاهش یافته و افت ولتاژ کمتر می‌شود.

واحدهای رایج برای سطح مقطع، میلی‌متر مربع (Metric) و AWG (American Wire Gauge) هستند. مهندسان باید با استفاده از جداول استاندارد و فرمول‌های محاسبه افت ولتاژ، سطح مقطع بهینه را برای هر کاربرد تعیین کنند. انتخاب یک کابل با AWG پایین‌تر به معنای سطح مقطع بزرگ‌تر و توانایی حمل جریان بیشتر است.

AWG	قطر (میلی‌متر)	سطح مقطع (میلی‌متر مربع)	جریان مجاز تقریبی (آمپر)
28	0.321	0.081	0.3
26	0.404	0.128	0.5
24	0.511	0.205	0.8
22	0.644	0.326	1.2
20	0.812	0.518	2.0
18	1.024	0.823	3.0
مقادیر جریان مجاز تقریبی بوده و بسته به نوع عایق و شرایط محیطی متفاوت است.

۳.۴. استانداردهای مرتبط

رعایت استانداردهای ملی و بین‌المللی، تضمین‌کننده کیفیت، ایمنی و قابلیت اطمینان کابل شیلددار ۱۲ رشته افشان است. برخی از مهم‌ترین استانداردها عبارتند از:

• IEC (International Electrotechnical Commission): استانداردهای جهانی برای تجهیزات الکتریکی و الکترونیکی، از جمله کابل‌ها را تدوین می‌کند. استانداردهای IEC مربوط به ابعاد، مواد، تست‌های الکتریکی و مکانیکی کابل‌ها هستند.
• UL (Underwriters Laboratories): یک سازمان ایمنی مستقل در آمریکای شمالی است که محصولات را از نظر ایمنی تست و گواهی می‌کند. کابل‌هایی که گواهی UL دارند، اطمینان از مطابقت با استانداردهای ایمنی سخت‌گیرانه را می‌دهند.
• RoHS (Restriction of Hazardous Substances): این استاندارد اروپایی، استفاده از برخی مواد شیمیایی خطرناک (مانند سرب، جیوه، کادمیوم) را در محصولات الکترونیکی محدود می‌کند و نشان‌دهنده تولید مسئولانه و دوستدار محیط زیست است.
• CE (Conformité Européenne): نشان CE نشان می‌دهد که محصول با الزامات بهداشتی، ایمنی و حفاظت از محیط زیست اتحادیه اروپا مطابقت دارد.
• استانداردهای ملی: در هر کشور ممکن است استانداردهای ملی خاصی نیز برای کابل‌ها وجود داشته باشد که باید رعایت شوند. (مانند استاندارد ISIRI در ایران).

هنگام انتخاب کابل RG، بررسی مطابقت آن با استانداردهای مرتبط با کاربرد و منطقه جغرافیایی مورد نظر، از اهمیت بالایی برخوردار است.

۴. کاربردهای تخصصی در سیستم‌های هشدار: امنیت بدون تداخل

سیستم‌های هشدار، ستون فقرات امنیت در خانه‌ها، مشاغل و صنایع هستند. از دزدگیرها و اعلام حریق گرفته تا سیستم‌های کنترل دسترسی، همگی برای عملکرد بی‌نقص خود به انتقال سیگنال‌های دقیق و عاری از نویز وابسته هستند. کابل شیلددار ۱۲ رشته افشان به دلیل توانایی‌های منحصر به فرد خود، راهکاری ایده‌آل برای این سیستم‌های حیاتی است.

۴.۱. سیم‌کشی سیستم‌های دزدگیر

در سیستم‌های دزدگیر، تعداد زیادی سنسور و تجهیزات جانبی به پنل مرکزی متصل می‌شوند. هر یک از این اتصالات پتانسیل جذب نویز را دارند که می‌تواند منجر به آلارم‌های کاذب یا عدم عملکرد صحیح سیستم شود. کابل شیلددار ۱۲ رشته افشان در اینجا نقش کلیدی ایفا می‌کند.

اتصال سنسورهای حرکتی PIR، مگنتی درب و پنجره، شوک سنسور

یک کابل ۱۲ رشته افشان می‌تواند به طور همزمان چندین نوع سنسور را پوشش دهد. برای مثال، می‌توان از چهار رشته برای تغذیه (مثلاً ۱۲ ولت DC) سنسورهای PIR، چهار رشته برای سیگنال‌های NC/NO سنسورهای مگنتی و شوک سنسورها و دو رشته برای خط ارتباطی TAMPER (ضد دستکاری) استفاده کرد و دو رشته باقیمانده را برای توسعه‌های آتی یا اتصال سنسورهای دما/دود رزرو نمود. این تجمیع، سیم‌کشی را ساده و مرتب می‌کند.

کاربرد در زون‌های حساس و فواصل طولانی

در زون‌های امنیتی حساس مانند خزائن، انبارهای مهم یا گالری‌ها، هرگونه اختلال در سیگنال‌های سنسورها می‌تواند فاجعه‌بار باشد. کابل شیلددار با محافظت از سیگنال‌ها در برابر نویز، اطمینان از عملکرد دقیق سنسورها را فراهم می‌آورد. همچنین، در فواصل طولانی کابل‌کشی بین سنسورها و پنل مرکزی (مثلاً در یک کارخانه بزرگ)، خطر جذب نویز افزایش می‌یابد. شیلد کابل RG با مقابله با این نویزها، پایداری سیگنال را در طول مسیر حفظ می‌کند و از افت کیفیت سیگنال جلوگیری می‌کند.

نقش شیلد در جلوگیری از آلارم‌های کاذب ناشی از نویز رادیویی (RFI) و تداخلات الکترومغناطیسی (EMI)

منابع نویز رادیویی (RFI) مانند تلفن‌های همراه، رادیو و فرستنده‌های بی‌سیم و تداخلات الکترومغناطیسی (EMI) از موتورهای الکتریکی، ترانسفورماتورها و خطوط برق، می‌توانند سیگنال‌های سنسورها را تحت تأثیر قرار دهند. این تداخلات می‌توانند باعث شوند پنل دزدگیر یک سیگنال فعال‌سازی را اشتباهاً تشخیص دهد و منجر به آلارم کاذب شود. شیلد کابل، مانند یک سپر عمل می‌کند، این نویزها را جذب و به زمین هدایت می‌کند و اجازه نمی‌دهد به هادی‌های داخلی برسند. این امر پایداری و قابلیت اطمینان سیستم دزدگیر را به شدت افزایش می‌دهد و از هزینه‌ها و مشکلات ناشی از آلارم‌های کاذب جلوگیری می‌کند.

۴.۲. سیستم‌های اعلام حریق

سیستم‌های اعلام حریق، حیاتی‌ترین بخش امنیت جانی و مالی هستند. عدم عملکرد صحیح این سیستم‌ها می‌تواند فاجعه‌بار باشد. کابل شیلددار ۱۲ رشته افشان در اینجا نیز نقشی محوری ایفا می‌کند.

کاربرد در سیستم‌های آدرس‌پذیر و متعارف برای اتصال دتکتورها و شستی‌ها

در سیستم‌های اعلام حریق متعارف، هر زون شامل چندین دتکتور و شستی است که سیگنال‌های وضعیت خود را به پنل مرکزی ارسال می‌کنند. در سیستم‌های آدرس‌پذیر، هر دتکتور و شستی دارای یک آدرس منحصر به فرد است و اطلاعات دقیق‌تری را منتقل می‌کند. در هر دو حالت، انتقال سیگنال‌های بدون تداخل از دتکتورهای دود، حرارت و شستی‌های دستی به پنل مرکزی، برای تشخیص سریع حریق ضروری است. کابل ۱۲ رشته افشان می‌تواند چندین خط ارتباطی و تغذیه را برای این دتکتورها فراهم کند.

اهمیت کابل شیلددار در پایداری سیگنال‌های حیاتی و جلوگیری از خطای سیستم

سیگنال‌های ارسالی از دتکتورهای حریق، به ویژه در محیط‌های صنعتی یا ساختمان‌های بزرگ با منابع نویز متعدد، بسیار حساس هستند. یک خطای کوچک در سیگنال می‌تواند منجر به آلارم کاذب یا بدتر از آن، عدم تشخیص حریق واقعی شود. شیلد کابل RG با حفاظت از این سیگنال‌های حیاتی، اطمینان از صحت اطلاعات دریافتی توسط پنل اعلام حریق را فراهم می‌آورد. این پایداری سیگنال، اعتماد به سیستم را افزایش داده و از تأخیر در واکنش به حوادث جلوگیری می‌کند.

۴.۳. سیستم‌های کنترل دسترسی و نظارت تصویری (CCTV)

در حالی که بسیاری از سیستم‌های CCTV از کابل‌های کواکسیال یا شبکه استفاده می‌کنند، در برخی موارد که نیاز به انتقال همزمان تغذیه، داده و سیگنال‌های کنترلی خاصی برای تجهیزات جانبی است، کابل شیلددار ۱۲ رشته افشان می‌تواند راهگشا باشد.

اتصال کارت‌خوان‌ها، قفل‌های برقی و دوربین‌های مداربسته (در صورت نیاز به ۱۲ رشته برای تغذیه و دیتا)

در سیستم‌های کنترل دسترسی، کارت‌خوان‌ها، قفل‌های برقی، سنسورهای وضعیت درب و شستی‌های خروج باید به کنترلر مرکزی متصل شوند. یک کابل ۱۲ رشته می‌تواند تغذیه، خطوط داده (مانند RS-485 یا Wiegand) و سیگنال‌های کنترلی را برای این اجزا منتقل کند. برای برخی دوربین‌های مداربسته خاص که نیاز به تغذیه و چندین خط کنترلی جداگانه (مثلاً برای PTZ و حسگرهای جانبی) دارند، این کابل می‌تواند به عنوان یک راه‌حل جامع عمل کند.

۴.۴. مثال‌های عملی و سناریوهای نصب: (با تمرکز بر جلوگیری از نویز)

فرض کنید یک کارخانه بزرگ با ماشین‌آلات صنعتی متعدد، سیستم دزدگیر و اعلام حریق خود را نصب می‌کند. کابل‌کشی بین سنسورهای دزدگیر در انبار و پنل مرکزی، از کنار موتورهای بزرگ و خطوط برق صنعتی می‌گذرد. بدون کابل شیلددار، نویز تولید شده توسط این ماشین‌آلات، به راحتی به سیم‌های سیگنال سنسورها نفوذ کرده و منجر به آلارم‌های کاذب متعدد می‌شود.

استفاده از کابل شیلددار ۱۲ رشته افشان RG با شیلد ترکیبی، تضمین می‌کند که سیگنال‌های سنسورها از این تداخلات در امان می‌مانند. همچنین، در یک ساختمان تجاری، کابل‌های اعلام حریق که در سقف‌های کاذب و مجاورت کابل‌های برق و روشنایی کشیده می‌شوند، نیاز به حفاظت قوی در برابر EMI دارند تا از خطای سیستم در زمان حریق جلوگیری شود. گراندینگ صحیح شیلد کابل در هر دو انتها (یا حداقل در یک انتها) به تخلیه مؤثر نویز کمک شایانی می‌کند و پایداری سیستم را به حداکثر می‌رساند.

۵. کاربردهای تخصصی در رباتیک و اتوماسیون صنعتی: دقت و پویایی در حرکت

رباتیک و اتوماسیون صنعتی، مرزهای جدیدی را در تولید و بهره‌وری تعریف کرده‌اند. در این حوزه‌ها، دقت، سرعت و قابلیت اطمینان، از اهمیت بالایی برخوردارند. کابل شیلددار ۱۲ رشته افشان با ویژگی‌های منحصربه‌فرد خود، به یک جزء جدایی‌ناپذیر در این سیستم‌های پیشرفته تبدیل شده است.

۵.۱. سیم‌کشی بازوهای رباتیک و ربات‌های متحرک

ربات‌های صنعتی، به ویژه بازوهای رباتیک، دارای مفاصل متعدد و حرکات پیچیده هستند که کابل‌ها را در معرض تنش‌های مکانیکی شدید قرار می‌دهند. کابل‌های متصل به این ربات‌ها باید قادر به تحمل میلیون‌ها چرخه خمش و پیچش باشند بدون آنکه آسیب ببینند.

انتقال سیگنال‌های کنترلی، داده‌های سنسورها و تغذیه به مفاصل و اندافکتورها

در یک بازوی رباتیک، هر مفصل دارای موتور، انکودر (برای بازخورد موقعیت)، سنسورهای محدودیت حرکت (لیمیت سوئیچ) و گاهی نیز سیستم‌های ترمزی است. اندافکتور (قسمت انتهایی بازو) نیز ممکن است دارای گریپر (گیره)، سنسورهای نیرو، سنسورهای بینایی یا ابزارهای دیگر باشد. کابل شیلددار ۱۲ رشته افشان RG می‌تواند به طور همزمان سیگنال‌های کنترلی موتورها، بازخورد انکودر، داده‌های سنسورها و تغذیه لازم برای این اجزا را منتقل کند. این تجمیع، وزن کابل‌کشی را کاهش داده و مدیریت کابل را در فضای محدود ربات آسان می‌کند.

اهمیت مقاومت در برابر خمش‌های مکرر و خستگی (Fatigue)

همانطور که ذکر شد، “افشان” بودن رشته‌ها و استفاده از روکش‌های مقاوم مانند PUR، کابل RG را برای این منظور ایده‌آل می‌سازد. کابل‌های معمولی در برابر خمش‌های مکرر به سرعت دچار خستگی شده و می‌شکنند، که منجر به توقف خط تولید و هزینه‌های گزاف می‌شود. کابل‌های رباتیک با طراحی ویژه برای تحمل خمش‌های دینامیک، طول عمر عملیاتی ربات را تضمین می‌کنند و هزینه نگهداری را کاهش می‌دهند.

۵.۲. اتصال حسگرها و محرک‌ها در ربات‌ها

دقت ربات‌ها به عملکرد صحیح حسگرها و محرک‌ها بستگی دارد. هرگونه تداخل در سیگنال‌های این قطعات می‌تواند منجر به خطاهای موقعیتی، عدم دقت در عملیات یا حتی تصادفات شود.

سنسورهای بینایی، لمسی، نیروسنج، انکودرها

ربات‌ها از انواع حسگرها برای درک محیط خود استفاده می‌کنند: سنسورهای بینایی برای شناسایی اشیاء، سنسورهای لمسی برای تماس، نیروسنج‌ها برای اندازه‌گیری نیرو، و انکودرها برای تعیین موقعیت و سرعت مفصل. بسیاری از این سنسورها سیگنال‌های آنالوگ یا دیجیتال با فرکانس بالا تولید می‌کنند که به شدت در برابر نویز حساس هستند. کابل شیلددار ۱۲ رشته افشان با محافظت از این سیگنال‌ها، دقت بالای حسگرها را تضمین می‌کند.

موتورهای سروو، استپ موتورها و عملگرهای پنوماتیک/هیدرولیک

موتورهای سروو و استپ موتورها برای حرکت دقیق ربات استفاده می‌شوند و کابل‌های کنترلی آنها در معرض نویز الکترومغناطیسی تولید شده توسط خود موتورها و درایورها قرار دارند. کابل شیلددار از تداخل این نویزها با سیگنال‌های کنترلی جلوگیری کرده و حرکت روان و دقیق ربات را ممکن می‌سازد. رشته‌های اضافی در کابل ۱۲ رشته می‌توانند برای کنترل عملگرهای پنوماتیک یا هیدرولیک (مانند باز و بسته کردن گریپر) نیز به کار روند.

کاهش نویز در سیگنال‌های آنالوگ و دیجیتال برای دقت بالا

سیگنال‌های آنالوگ (مانند خروجی یک نیروسنج) به دلیل ماهیت خود، به شدت در برابر نویز آسیب‌پذیرند. نویز می‌تواند مقادیر اندازه‌گیری شده را تغییر داده و منجر به خطای ربات شود. سیگنال‌های دیجیتال (مانند داده‌های SPI/I2C از سنسورها یا سیگنال‌های PWM برای کنترل موتور) نیز اگرچه مقاوم‌ترند، اما در محیط‌های پرنویز ممکن است دچار خطا شوند. شیلد کابل RG با کاهش این نویزها، از دقت و یکپارچگی سیگنال‌ها محافظت می‌کند که برای عملکرد دقیق و قابل اعتماد ربات ضروری است.

۵.۳. کاربرد در ماشین‌ابزارهای CNC و خطوط تولید خودکار

ماشین‌ابزارهای CNC و خطوط تولید خودکار نیز از محیط‌های صنعتی پرنویز محسوب می‌شوند که به کابل‌کشی مقاوم و مطمئن نیاز دارند.

کابل‌کشی سنسورهای موقعیت، لیمیت سوئیچ‌ها و کنترلرها

در ماشین‌های CNC، سنسورهای موقعیت (انکودرها، خط‌کش‌های نوری) و لیمیت سوئیچ‌ها، اطلاعات حیاتی را برای حرکت دقیق ابزار و جلوگیری از برخوردها فراهم می‌کنند. این سیگنال‌ها باید بدون هیچ‌گونه تداخلی به کنترلر CNC منتقل شوند. کابل شیلددار ۱۲ رشته افشان با محافظت از این سیگنال‌ها، از خطاهای موقعیتی و خرابی دستگاه جلوگیری می‌کند. همچنین، می‌تواند برای اتصال پنل‌های اپراتوری و سنسورهای ایمنی نیز استفاده شود.

مقاومت در برابر روغن‌های صنعتی و تراشه‌های فلزی

محیط کار ماشین‌ابزارهای CNC اغلب با روغن‌های خنک‌کننده، براده‌های فلز و تراشه‌ها آلوده است. روکش‌های خاصی مانند PUR که در کابل RG استفاده می‌شود، مقاومت بسیار بالایی در برابر این عوامل خورنده و ساینده دارند. این ویژگی، طول عمر کابل را در چنین محیط‌هایی به شدت افزایش می‌دهد و از نیاز به تعویض مکرر کابل جلوگیری می‌کند.

۵.۴. اهمیت کاهش EMI در دقت حرکت و انتقال داده با سرعت بالا

در رباتیک مدرن و خطوط تولید، نیاز به انتقال داده‌ها با سرعت بالا و کنترل حرکت با دقت میکرونی افزایش یافته است. هرگونه تداخل الکترومغناطیسی (EMI) می‌تواند این فرآیندها را مختل کند. EMI می‌تواند باعث:

• خطاهای موقعیتی: نویز می‌تواند سیگنال‌های انکودر را تغییر داده و منجر به حرکت نادرست ربات شود.
• کاهش سرعت انتقال داده: در ارتباطات سریال با سرعت بالا، EMI می‌تواند باعث از دست رفتن بسته‌های داده و کاهش سرعت مؤثر شود.
• عملکرد نامنظم: موتورها و عملگرها ممکن است به دلیل نویز در سیگنال‌های کنترلی، به صورت نامنظم عمل کنند.

کابل شیلددار ۱۲ رشته افشان با شیلد مؤثر خود، EMI را به حداقل می‌رساند و اطمینان از دقت حرکت، انتقال داده با سرعت بالا و پایداری کلی سیستم رباتیک و اتوماسیون صنعتی را فراهم می‌آورد. این سرمایه‌گذاری در کابل‌کشی با کیفیت، از هزینه‌های بالای توقف تولید و تعمیرات جلوگیری می‌کند.

۶. چرا کابل شیلددار ۱۲ رشته افشان بهترین انتخاب برای این کاربردهاست؟ (جمع‌بندی مزایا)

پس از بررسی عمیق ساختار، مشخصات و کاربردهای کابل شیلددار ۱۲ رشته افشان، حال زمان آن رسیده است که به صورت خلاصه، مزایای برجسته آن را که آن را به بهترین گزینه برای سیستم‌های هشدار و رباتیک تبدیل می‌کند، جمع‌بندی کنیم.

ترکیب بی‌نظیر انعطاف‌پذیری، مقاومت مکانیکی و حفاظت در برابر نویز

کابل RG با هادی‌های افشان و روکش‌های مقاوم (مانند PUR)، انعطاف‌پذیری فوق‌العاده‌ای را برای کاربردهای متحرک و دینامیک فراهم می‌کند. این ویژگی، آن را در برابر خمش‌های مکرر و خستگی مقاوم می‌سازد که طول عمر عملیاتی کابل را به شدت افزایش می‌دهد. همزمان، لایه شیلد قوی آن (فویل، بافت یا ترکیبی) محافظت بی‌نظیری در برابر تداخلات الکترومغناطیسی و نویزهای رادیویی ارائه می‌دهد. این ترکیب از خواص، کابل را برای محیط‌های صنعتی خشن و حساس به نویز، به یک راه‌حل جامع تبدیل می‌کند.

پشتیبانی از چندین سیگنال مختلف با حفظ کیفیت و پایداری

وجود ۱۲ رشته هادی در یک کابل واحد، امکان انتقال همزمان سیگنال‌های متنوعی از قبیل تغذیه، داده‌های آنالوگ، سیگنال‌های دیجیتال و فرمان‌های کنترلی را فراهم می‌آورد. این تجمیع، نه تنها کابل‌کشی را ساده و مرتب می‌کند، بلکه به دلیل وجود شیلد، تضمین می‌کند که هر سیگنال با کیفیت و پایداری بالا منتقل شده و تحت تأثیر تداخل سایر سیگنال‌ها یا نویزهای خارجی قرار نمی‌گیرد. این قابلیت برای سیستم‌های پیچیده با اجزای متعدد، حیاتی است.

افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری و تعمیرات

استفاده از کابل RG با کیفیت بالا و شیلد مؤثر، از آسیب‌رسیدن نویز به تجهیزات حساس (مانند کنترلرها، سنسورها و محرک‌ها) جلوگیری می‌کند. همچنین، مقاومت مکانیکی بالای این کابل، خطر شکستگی و خرابی کابل را کاهش می‌دهد. این عوامل، به طور مستقیم به افزایش طول عمر مفید سیستم و تجهیزات متصل به آن منجر می‌شود. در نتیجه، نیاز به تعمیرات مکرر، تعویض قطعات و توقف‌های ناخواسته در فرآیندهای تولید یا امنیتی به شدت کاهش می‌یابد که صرفه‌جویی قابل توجهی در هزینه‌های عملیاتی به همراه دارد.

بهبود قابلیت اطمینان و دقت عملکرد سیستم

مهم‌ترین مزیت، بهبود کلی قابلیت اطمینان و دقت عملکرد سیستم است. در سیستم‌های هشدار، این به معنای کاهش آلارم‌های کاذب و تشخیص سریع و دقیق حوادث واقعی است. در رباتیک، به معنای حرکت دقیق و بدون خطای ربات، انتقال داده‌های سنسورها با بالاترین کیفیت و عملکرد پایدار ماشین‌آلات CNC است. این پایداری و دقت، برای امنیت، بهره‌وری و کیفیت محصول در صنایع پیشرو، کاملاً ضروری است.

۷. نکات کلیدی در انتخاب و خرید کابل شیلددار ۱۲ رشته افشان (راهنمای جامع)

انتخاب صحیح کابل شیلددار ۱۲ رشته افشان یک تصمیم حیاتی است که بر عملکرد، قابلیت اطمینان و طول عمر سیستم شما تأثیر مستقیم دارد. در ادامه، به نکات کلیدی که باید هنگام خرید کابل RG در نظر بگیرید، می‌پردازیم.

۷.۱. محیط نصب: (داخلی/خارجی، دما، رطوبت، مواد شیمیایی، میزان روغن)

محیطی که کابل در آن نصب می‌شود، تعیین‌کننده اصلی نوع روکش و عایق مورد نیاز است:

• داخلی یا خارجی: برای کاربردهای بیرونی، کابل باید دارای روکش مقاوم در برابر اشعه UV، رطوبت و تغییرات دمایی باشد.

• دما: محدوده دمایی محیط کارکرد کابل را مشخص کنید. در محیط‌های با دمای بسیار بالا یا پایین، به عایق‌ها و روکش‌های خاص با تحمل دمایی بالا (مانند سیلیکون یا PTFE) نیاز است.
• رطوبت و آب: اگر کابل در معرض رطوبت، آب یا حتی غوطه‌وری قرار می‌گیرد، باید دارای روکش ضد آب و مقاوم در برابر نفوذ رطوبت باشد.
• مواد شیمیایی و روغن: در محیط‌های صنعتی که کابل ممکن است با روغن‌ها، اسیدها، قلیاها یا حلال‌های شیمیایی تماس داشته باشد، روکش PUR یا PVC مقاوم در برابر مواد شیمیایی ضروری است.
• آتش‌سوزی: در اماکن عمومی یا محیط‌های حساس به آتش، استفاده از کابل‌های با روکش LSZH (Low Smoke Zero Halogen) که دود کم و گازهای سمی ناچیز تولید می‌کنند، حیاتی است.

۷.۲. نوع و شدت نویز الکترومغناطیسی محیط: (انتخاب نوع شیلد مناسب)

شدت و نوع منابع نویز در محیط، به شما کمک می‌کند تا شیلد مناسب را انتخاب کنید:

• محیط با نویز بالا و فرکانس‌های مختلف: برای مقابله با طیف وسیعی از نویزها (هم فرکانس بالا و هم پایین) و در محیط‌های بسیار پرنویز (مانند کنار موتورهای بزرگ، درایورهای صنعتی)، شیلد ترکیبی (فویل و بافت) توصیه می‌شود.
• محیط با نویز فرکانس بالا (RFI): برای سیگنال‌های داده‌ای با فرکانس بالا و در محیط‌های با تداخل رادیویی، شیلد فویل می‌تواند مناسب باشد.
• محیط با نویز فرکانس پایین (EMI) و نیاز به مقاومت مکانیکی: برای کاربردهای رباتیک و صنعتی که کابل در معرض حرکت و سایش است و نویزهای الکترومغناطیسی فرکانس پایین غالب هستند، شیلد بافت مسی انتخاب بهتری است.

۷.۳. فاصله انتقال و افت سیگنال مورد انتظار: (انتخاب سطح مقطع)

طول کابل و میزان افت ولتاژ یا سیگنال در طول مسیر، عامل مهمی در انتخاب سطح مقطع هادی‌ها است:

• فواصل کوتاه: در فواصل کوتاه، می‌توان از کابل‌هایی با سطح مقطع کوچکتر (AWG بالاتر) استفاده کرد.
• فواصل طولانی: برای فواصل طولانی، به منظور کاهش افت ولتاژ و حفظ کیفیت سیگنال، باید از کابل‌هایی با سطح مقطع بزرگتر (AWG پایین‌تر) استفاده شود. برای سیگنال‌های حساس، حتی در فواصل متوسط نیز ممکن است نیاز به سطح مقطع بزرگ‌تر باشد.
• جریان عبوری: حداکثر جریان الکتریکی که قرار است از هر رشته عبور کند را مشخص کنید و سطح مقطع را بر اساس آن و با در نظر گرفتن حاشیه ایمنی انتخاب کنید.

۷.۴. مقاومت مکانیکی مورد نیاز: (برای کاربردهای متحرک و خمشی)

نحوه استفاده از کابل و میزان تنش مکانیکی وارده بر آن، انتخاب جنس هادی و روکش را مشخص می‌کند:

• کاربردهای ثابت: برای نصب‌های ثابت در داکت یا سینی کابل، نیاز به مقاومت مکانیکی بالا کمتر است و می‌توان از کابل‌های استانداردتر استفاده کرد.
• کاربردهای متحرک (رباتیک، کابل چین): در این موارد، کابل باید دارای هادی‌های افشان با تعداد تارهای بالا، روکش بسیار مقاوم در برابر سایش، خمش و پیچش (مانند PUR) باشد و شعاع خمش مجاز آن نیز باید مورد توجه قرار گیرد.

۷.۵. بودجه و ملاحظات اقتصادی: (بهینه سازی هزینه در برابر کارایی و طول عمر)

هزینه همیشه یک عامل در تصمیم‌گیری است، اما نباید تنها معیار باشد:

• هزینه اولیه در مقابل هزینه کل مالکیت (TCO): کابل‌های ارزان‌تر ممکن است در ابتدا صرفه‌جویی ایجاد کنند، اما در درازمدت به دلیل مشکلات عملکردی، نیاز به تعویض زودهنگام و هزینه‌های تعمیر و نگهداری، گران‌تر تمام شوند.
• کیفیت و دوام: سرمایه‌گذاری در کابل شیلددار ۱۲ رشته افشان با کیفیت بالا و متناسب با نیازها، می‌تواند از هزینه‌های بالای توقف تولید، خرابی تجهیزات و مسائل امنیتی جلوگیری کند.

۷.۶. برندهای معتبر و گارانتی: (اهمیت کیفیت و پشتیبانی)

انتخاب یک تأمین‌کننده معتبر، اطمینان از کیفیت محصول و خدمات پس از فروش را فراهم می‌آورد:

• تولیدکنندگان معتبر: برندهای شناخته شده‌ای مانند کابل RG که به کیفیت و رعایت استانداردها اهمیت می‌دهند، معمولاً محصولات قابل اعتماد‌تری ارائه می‌کنند.
• گواهی‌نامه‌ها و استانداردها: اطمینان حاصل کنید که کابل دارای گواهی‌نامه‌های استاندارد مربوطه (مانند IEC, UL, RoHS, CE) باشد.
• پشتیبانی و گارانتی: تأمین‌کننده‌ای را انتخاب کنید که خدمات پس از فروش و گارانتی معتبر برای محصولات خود ارائه دهد.

۸. نصب و نگهداری صحیح کابل شیلددار ۱۲ رشته افشان

صرف‌نظر از کیفیت بالای کابل شیلددار ۱۲ رشته افشان، نصب و نگهداری صحیح آن نقش حیاتی در تضمین عملکرد بهینه و طول عمر کابل دارد. بی‌دقتی در این مراحل می‌تواند مزایای شیلد را از بین برده یا حتی به کابل آسیب برساند.

۸.۱. روش‌های صحیح اتصال و ترمینال‌بندی: (اهمیت لحیم‌کاری و استفاده از ترمینال‌های مناسب)

اتصالات نامناسب، یکی از رایج‌ترین دلایل مشکلات کابل‌کشی است:

• لخت کردن سیم: فقط به میزان لازم روکش بیرونی و عایق رشته‌ها را لخت کنید. آسیب رساندن به شیلد یا هادی‌ها در این مرحله می‌تواند مشکلات جدی ایجاد کند.
• اتصال هادی‌ها: از لحیم‌کاری صحیح یا ترمینال‌های فشاری/پیچی با کیفیت بالا استفاده کنید. اتصالات باید محکم و عاری از هرگونه لغزش یا مقاومت اضافی باشند. در صورت لحیم‌کاری، از عایق‌بندی حرارتی (مانند شرینک حرارتی) برای هر رشته استفاده کنید.
• شیلد: اتصال شیلد به زمین باید به درستی و به صورت فیزیکی محکم انجام شود. اغلب از یک سیم درین (Drain Wire) که در کنار شیلد قرار دارد، برای اتصال شیلد به زمین استفاده می‌شود.
• استفاده از کانکتورهای مناسب: برای حفظ یکپارچگی شیلد، از کانکتورهای شیلددار مناسب که امکان اتصال شیلد کابل را فراهم می‌کنند، استفاده کنید.

۸.۲. اهمیت اتصال صحیح شیلد به زمین (گراندینگ): (تک‌نقطه، چندنقطه)

گراندینگ شیلد، اصلی‌ترین راهکار برای دفع نویز است:

• تک‌نقطه گراندینگ: شیلد کابل فقط در یک انتها (معمولاً در سمت منبع سیگنال) به زمین متصل می‌شود. این روش برای جلوگیری از حلقه‌های زمین (Ground Loops) که خود می‌توانند منبع نویز باشند، مؤثر است و برای سیگنال‌های فرکانس پایین توصیه می‌شود.
• چندنقطه گراندینگ: در کاربردهای با فرکانس بالا، شیلد ممکن است در چندین نقطه (یا هر دو انتها) به زمین متصل شود. این کار به تخلیه بهتر نویزهای فرکانس بالا کمک می‌کند، اما نیاز به یک سیستم زمین بسیار خوب و عاری از اختلاف پتانسیل دارد تا از ایجاد حلقه‌های زمین جلوگیری شود.
• ایزولاسیون: در برخی موارد، برای جلوگیری از حلقه‌های زمین، ممکن است از ایزولاتورهای نوری (Opto-isolators) یا ترانسفورماتورهای ایزولاسیون برای جداسازی الکتریکی استفاده شود.
• مسیر زمین: مطمئن شوید که مسیر گراندینگ دارای مقاومت کمی است و به یک زمین مناسب (مانلاً ارت ساختمان یا ارت شاسی تجهیزات) متصل شده است.

۸.۳. مسیردهی کابل و جلوگیری از خمیدگی‌های شدید: (شعاع خمش مجاز)

مسیردهی صحیح کابل، از آسیب‌های فیزیکی و کاهش عملکرد جلوگیری می‌کند:

• دوری از منابع نویز: کابل‌های شیلددار را حتی‌الامکان از منابع قوی نویز (مانند موتورها، ترانسفورماتورها، خطوط برق با جریان بالا) دور نگه دارید.
• شعاع خمش مجاز: هر کابل دارای یک شعاع خمش حداقل است که نباید از آن کمتر شود. خم کردن کابل با شعاع کمتر از حد مجاز، می‌تواند به هادی‌ها، عایق و شیلد آسیب رسانده و عمر مفید کابل را کاهش دهد. این مورد به ویژه در کابل رباتیک ۱۲ رشته منعطف حیاتی است.
• استفاده از داکت و سینی کابل: برای محافظت فیزیکی و مسیردهی منظم، از داکت‌ها و سینی‌های کابل استفاده کنید.
• جدا کردن کابل‌های سیگنال از برق: حتی با وجود شیلد، بهتر است کابل‌های سیگنال و داده از کابل‌های برق جداگانه مسیردهی شوند یا حداقل در داکت‌های مجزا قرار گیرند.

۸.۴. بازرسی‌های دوره‌ای و نکات نگهداری: (افزایش طول عمر)

نگهداری منظم، به شناسایی زودهنگام مشکلات و افزایش طول عمر کابل کمک می‌کند:

• بازرسی چشمی: به صورت دوره‌ای روکش کابل را برای هرگونه ترک، بریدگی، سایش یا تغییر رنگ بررسی کنید.
• بررسی اتصالات: از محکم بودن و عدم شل‌شدگی اتصالات کابل و ترمینال‌ها اطمینان حاصل کنید.
• پاک‌سازی: کابل را از گرد و غبار، روغن و مواد شیمیایی پاک نگه دارید.
• بررسی عملکرد: به صورت دوره‌ای عملکرد سیستم را برای شناسایی هرگونه نویز، آلارم کاذب یا اختلال در عملکرد بررسی کنید که می‌تواند نشانه‌ای از مشکل در کابل‌کشی باشد.
• مستندسازی: تمامی تغییرات، تعمیرات و بازرسی‌های کابل‌کشی را مستند کنید تا یک تاریخچه کامل از وضعیت سیستم در دسترس باشد.

۹. نتیجه‌گیری: سرمایه‌گذاری هوشمندانه در کابل‌کشی تخصصی

در دنیای امروز که فناوری‌های هوشمند و اتوماسیون صنعتی به سرعت در حال پیشرفت هستند، نقش زیرساخت‌های الکتریکی قابل اعتماد بیش از هر زمان دیگری پررنگ شده است. کابل شیلددار ۱۲ رشته افشان به عنوان یک راهکار مهندسی‌شده، دقیقاً در همین نقطه حیاتی قرار می‌گیرد.

خلاصه‌ای از مزایای کلیدی و کاربردهای حیاتی کابل

این کابل با ساختار ۱۲ رشته افشان خود، انعطاف‌پذیری بی‌نظیری را برای کاربردهای دینامیک و متحرک در رباتیک صنعتی فراهم می‌آورد. از سوی دیگر، لایه شیلد قدرتمند آن، سیگنال‌های حیاتی را در سیستم‌های هشدار، دزدگیر، و اعلام حریق، از هرگونه تداخل الکترومغناطیسی و نویز رادیویی محافظت می‌کند. قابلیت انتقال همزمان چندین سیگنال، کاهش حجم کابل‌کشی و مقاومت در برابر عوامل محیطی سخت، همگی این کابل را به انتخابی هوشمندانه تبدیل کرده‌اند.

تأکید بر اهمیت انتخاب صحیح برای پایداری و امنیت سیستم

انتخاب کابل شیلددار ۱۲ رشته افشان RG با مشخصات فنی متناسب با محیط و کاربرد خاص، صرفاً یک انتخاب فنی نیست؛ بلکه یک سرمایه‌گذاری استراتژیک در پایداری، دقت، و امنیت سیستم‌های شماست. یک کابل نامناسب می‌تواند منجر به آلارم‌های کاذب، خطای عملکرد ربات، توقف خط تولید و در نهایت، هزینه‌های بسیار سنگین‌تری نسبت به هزینه اولیه کابل شود. بنابراین، توجه به جزئیاتی نظیر نوع شیلد، جنس روکش، سطح مقطع و مطابقت با استانداردها، امری حیاتی است.

فراخوان برای اقدام (مشاوره و خرید از تأمین‌کننده معتبر)

برای اطمینان از اینکه بهترین کابل شیلددار ۱۲ رشته افشان را برای نیازهای منحصر به فرد خود انتخاب می‌کنید، توصیه می‌شود با متخصصان و تأمین‌کنندگان معتبر مشورت کنید. آن‌ها می‌توانند با ارائه مشاوره تخصصی و معرفی محصولات با کیفیت (مانند کابل‌های RG)، شما را در انتخابی آگاهانه یاری رسانند. سرمایه‌گذاری در کابل‌کشی با کیفیت، تضمین‌کننده عملکرد بی‌وقفه، امنیت و بهره‌وری بلندمدت در دنیای پیچیده فناوری امروز است.

سوالات متداول

آیا می‌توان از کابل شیلددار ۱۲ رشته افشان برای انتقال همزمان سیگنال‌های آنالوگ و دیجیتال استفاده کرد؟

بله، با مدیریت صحیح رشته‌ها و گراندینگ مناسب شیلد، این کابل می‌تواند به طور همزمان سیگنال‌های آنالوگ و دیجیتال را با کیفیت بالا منتقل کند.

چه تفاوتی بین کابل شیلددار با شیلد فویل و شیلد بافت برای سیستم‌های رباتیک وجود دارد؟

شیلد فویل در فرکانس‌های بالا مؤثرتر است اما مقاومت مکانیکی کمتری دارد، در حالی که شیلد بافت در فرکانس‌های پایین و مقاومت مکانیکی بالا برای رباتیک مناسب‌تر است.

در صورت بروز نویز در سیستم هشدار، چگونه می‌توانم مطمئن شوم که مشکل از کابل است؟

ابتدا سایر منابع نویز (تجهیزات الکتریکی اطراف) را بررسی کنید، سپس اتصال صحیح شیلد به زمین و عدم آسیب فیزیکی به کابل را چک کنید.

آیا برای کابل‌کشی ربات‌های متحرک، کابل‌های ۱۲ رشته افشان با روکش PUR بهتر هستند یا PVC؟

برای ربات‌های متحرک، روکش PUR به دلیل مقاومت فوق‌العاده در برابر خمش مکرر، سایش، روغن و مواد شیمیایی، به مراتب بهتر از PVC است.

چه نکاتی را باید هنگام اتصال شیلد کابل ۱۲ رشته افشان به زمین در نظر گرفت تا حداکثر محافظت فراهم شود؟

شیلد باید در یک یا ترجیحاً در دو انتها به یک زمین با کیفیت و با مقاومت کم متصل شود و مسیر گراندینگ نیز باید عاری از نویز باشد.
